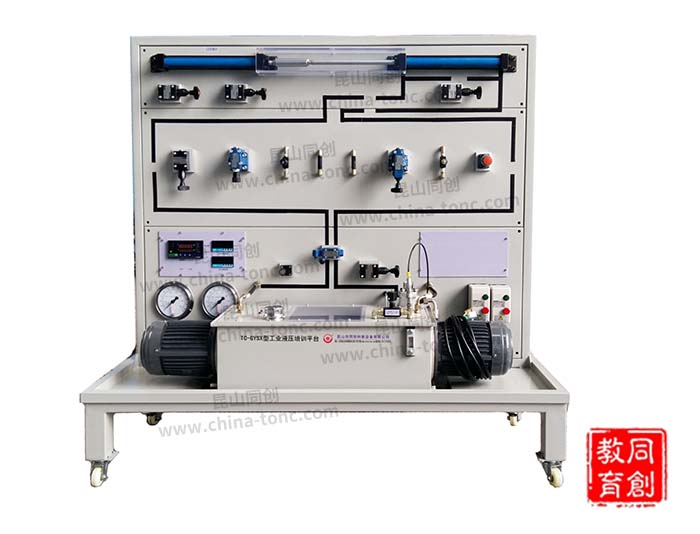

TC-GYSX型工業液壓培訓平臺

一、概述：

   TC-GYSX型工業液壓培訓平臺是根據現代實驗教學特點，征集廣大學科教師對實驗的建議，吸收國內外先進的液壓實驗教學特點，精心設計而成。它采用先進的液壓元件技術和新穎的模塊設計，同時涵蓋傳感器技術、PLC控制技術、電工電子技術、自動化技術等。并增加比例液壓控制系統，通過PLC控制放大器單元，可以實現對液壓控制中的比例控制的實驗教學及研究。對培養和提高學生的設計能力、動手能力和綜合運用能力，起到了加強設計性實驗及其綜合運用的實踐環節的作用。

二、主要特點：

1．柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂；

2．該系統全部采用標準的工業液壓元件，使用安全可靠，貼近實際；

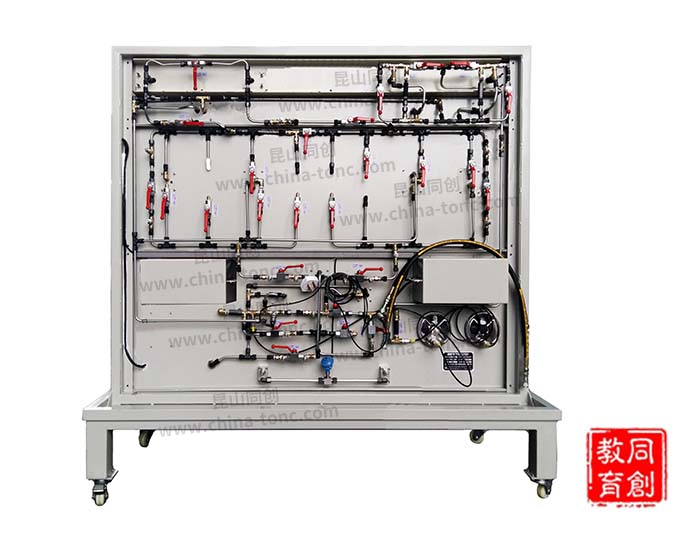

3. 油缸、快插接頭、各個閥件固定安裝在實訓臺正面，球閥、流量接頭通過無縫鋼管在實訓臺背面連接，特殊的密封接口，保證實驗組裝隨便、快捷，拆接不漏油，清潔干凈；

4．精確的測量儀器，方便的測量方式，使得簡單，讀數準確；

5．可編程序控制器（PLC）電氣控制，機電液一體控制實驗形式。PLC輸出模擬信號到比例放大器，精確控制比例閥動作。

三、實驗裝置組成：

實驗裝置由實驗工作臺、液壓泵站、常用液壓元件、電氣測控單元等幾部分組成。

一）實驗工作臺：

實驗工作臺尺寸（約）：1900mm*750mm*1700mm。

二）液壓泵站：系統額定工作壓力：12Mpa。（最大可至15Mpa）

（1）電機—泵裝置（2臺）齒輪泵：公稱排量6mL/r； 齒輪泵驅動電機：三相交流電壓，功率2.2KW，轉速1450r/min；齒輪泵：公稱排量6mL/r； 齒輪泵驅動電機：三相交流電壓，功率2.2KW，轉速1450r/min；

（2）油箱：公稱容積70L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等；

（3）高品質液壓油：中石油32#抗磨液壓油；

（4）安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。在規定壓力范圍內安全、穩定工作，并帶有壓力過載保護裝置，防止學生誤操作。帶有漏電保護裝置，防止誤操作損壞設備；

（5）實驗臺重量（約）：300KG。

三）常用液壓元件：品牌為北京華德液壓工業集團生產的力士樂系列華德液壓閥元件。

四）電氣測控單元：可編程序控制器(PLC)：采用日本三菱FX系列，繼電器輸出形式，電源電壓：AC 220V/50Hz，控制電壓為DC24V，設有手動，自動，順序等控制功能，安全可靠，方便靈活；配有壓力表、流量計、流量表等測量工具。

四、典型實驗項目：

1.液壓泵失效；

2.液壓缸密封損壞；

3.外部泄漏；

4.液壓缸活塞桿形變；

5.P T A B管路彎折；

6.空穴效應；

7.吸油管進氣；

8.限壓閥設置錯誤或是損壞；

9．止回閥阻塞；

10.節流閥設置錯誤；

11.比例閥設置錯誤；

12.比例閥失效；

13.過濾器阻塞；

14.其它液壓元件的故障，例如：限流閥，減壓閥等常見的液壓裝置；

15.根據用戶需求定制針對性液壓件的故障。
