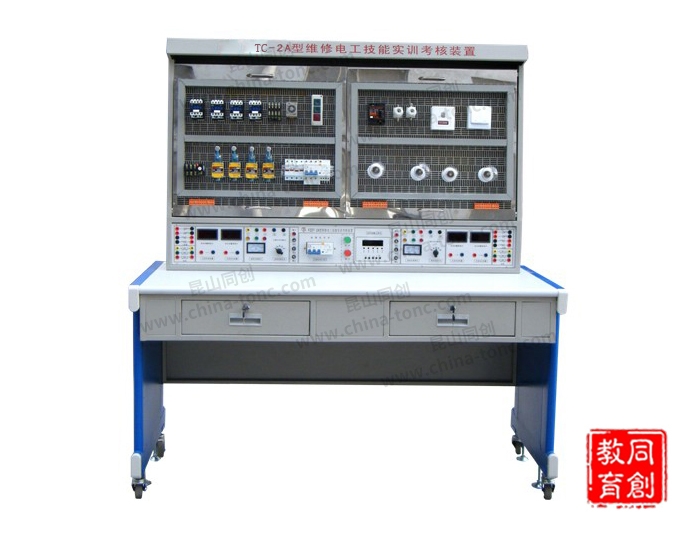

TC-2A型電工電氣技能工藝實訓考核裝置

一、產品概述：

   本裝置是根據勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控制線路和實用電子線路而研發的實訓裝置，通過本實訓裝置的實訓操作，能快速掌握該課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該裝置不僅可供學生實訓操作，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。

二、技術參數：

1. 輸入電壓：三相四線（或三相五線）380V±10% 50Hz；
2. 工作環境：溫度范圍為-10～＋40℃ 相對濕度＜85%（25℃）；
3. 外形尺寸：1550×700×13500mm；
4. 裝置容量：＜1.5KVA；

5. 交流數字電流表：0～2A電流表3只，精度0.5級；

6. 電阻3只/300歐；

7．整流二極管，N5408/四只；

8. 三相輸出電源設有換相指示；

9．輸出電源又組合開關輸出。

三、裝置組成：

1.控制面板為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源及各種測試儀表等。

2.主控功能板：
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有2A數字式交流電流表三只，指示電流輸出的三相電流；
(3) 定時器兼報警記錄儀（教師管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤,為學生實驗技能的考核提供一個統一的標準。

3. 實驗桌:實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（鎖）。

4. 實訓掛箱（采用不銹鋼2mm厚制成，美觀大方。）：掛箱上電氣元件又學生自己安裝，元件配有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，足夠?qū)W校做不同實驗，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線 端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
5．三相鼠籠式異步電動機380V/Y。

四、 實驗內容：

1、觸摸開關控制白熾燈電路；
2、白熾燈控制電路；
3、人體感應開關控制樓梯白熾燈電路；
4、聲控開關控制樓梯白熾燈電路；
5、日光燈控制電路；
6、一臺電流互感器用于單相回路的接線電路；
7、兩臺電流互感器接成不完全星形接線電路；
8、三臺電流互感器接成星形接線電路；
9、兩臺電流互感器差接接線電路；
10、三臺電流互感器接成三角形接線電路；
11、萬能轉換開關和電壓表測量三相電壓接線電路；
12、異步電動機點動控制電路；
13、異步電動機自鎖控制電路；
14、具有過載保護自鎖控制電路；
15、異步電動機單向點動、起動控制電路；
16、異步電動機兩地控制電路；
17、異步電動機聯鎖正反轉控制電路；
18、正反轉點動、起動控制電路；
18、雙重聯鎖正反轉控制電路；
19、自動往返控制電路；
20、位置開關作自動停止正反轉起動控制電路；
21、帶有點動的自動往返控制電路；
22、異步電動機星、三角控制電路；
23、接觸器控制星、三角控制電路；
24、串電阻降壓起動控制電路；

25、異步電動機反接制動控制電路；

26、異步電動機能耗制動控制電路；

27、手動順序起動控制電路；
28、自動順序起動控制電路；
29、C620-1型車床控制電路；
30、電動葫蘆電氣控制電路；
30、Y3150型滾齒機控制電路；
31、自由設計項目。
