一、概述:

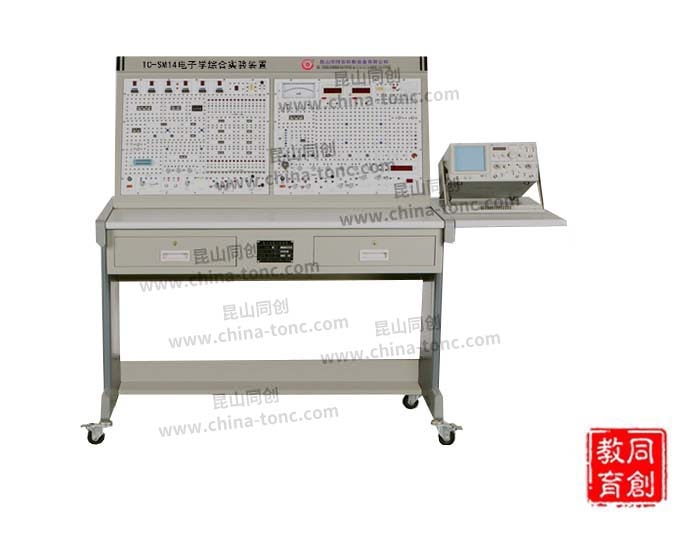

電子實訓考核裝置是根據各中專、技校、職業學校的電子技術基礎、電子技能訓練、電子學等有關教學實驗大綱的要求而設計的。是中級技術工人考核標準考核電子部分的應知內容,是集理論教學、實操訓練、考核鑒定為一體的現代化電子實訓考核裝置,通過實訓能使學生更直觀了解電子電路,并掌握典型電子電路,增強實際操作技能。
二、技術性能:
1、輸入電源:單相三線220V±5% 50Hz;
2、工作環境:溫度-10℃~+40℃;
3、相對濕度<85%(25℃);
4、裝置容量:<200W;
5、加示波器擱板尺寸:149cm×70cm×132cm;
6、外形尺寸:1700mm×650mm ×1800mm(高×寬×長)操作臺用全鋼制作,鋼板厚度≥1.5㎜,臺面用5㎜厚環保優質橡膠墊覆蓋,操作臺整體噴塑,顏色為亞光、密紋、計算機灰,帶抽屜或配與操作臺相匹配的工具箱;
7、開關、接觸器、繼電器使用施耐德產品。供電及安全體系:單相三線220V電源輸入,設有電流型漏電保護裝置。
本裝置主要由兩大部分組成,一部分為數電實驗功能板,另一部分為模電實驗功能板:
模擬電路實驗部分:
(1)可調直流穩壓電源:0-30V/1.5A連續可調,自動換檔,自動過載保護自動恢復功能;
(2)固定直流穩壓電源:+5V/3A一組;±12V/1A一組;
(3)交流電源:9V、18V、雙9V;
(4)函數信號發生器:波形:正弦波、三角波、方波;頻率范圍:5Hz-550KHz連續可調;輸出幅度:正弦波大于0-10Vp-p。
(5)直流信號源:-1V~+1V輸出。
數字電路實驗部分:
(1)可調直流穩壓電源:0-30V/1.5A連續可調,自動換檔,自動過載保護自動恢復功能。
(2)固定直流穩壓電源:+5V/3A一組;±12V/1A一組
(3)函數信號發生器:波形:正弦波、三角波、方波;頻率范圍:5Hz-550KHz連續可調。
(4)邏輯筆、單次脈沖源。
(5)實驗板上設有邏輯電平關、邏輯電平指示器、8421譯碼器、撥碼開關;40腳、16腳、14腳、8腳高可靠活動集成插座、Lattice公司的CPLD ispLSI1016;實驗用電阻器、電容器、電位器、繼電器等;
(6)配CPLD程序下載器。
8、數字交直流毫伏表(選配):三位半數顯,測試范圍2mV-200V(有效值),琴鍵開關切換,輸入阻抗1MΩ,0.5級精度。
9、數字交直流毫安表(選配):三位半數顯,測試范圍2mA~200mA(有效值),琴鍵開關切換,輸入阻抗0.3Ω,0.5級精度。
實驗功能板:
(1) 實驗功能板為兩塊,一塊為數電實驗用,另一塊為模電實驗用,正面印有元器件圖形符號、字符及連線,反面有相應連線并焊好相應器件;
(2) 器件插座:集成電路插座,采用高可靠圓腳雙列直插式,設有8P 2只、14P 8只、16P 6只、20P 1只、24P 1只、28P 1只及40P 2只插座;分立器件插座,用作插電阻、電容、電位器、三極管和穩壓塊等,采用鍍銀長紫銅管,器件接觸可靠;
(3) 數、模電實驗功能板均設有可裝、卸固定線路實驗小板的插座四只。配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板、OTL功率放大器實驗板及數字EDA、模擬EDA下載板各一塊,可采用固定線路及靈活組合進行實驗;
(4) 實驗連接點、測量點:采用高可靠防轉疊插座及測試彎針;
(5) 提供振蕩線圈、繼電器、撥碼盤開關、按鈕開關、晶振、橋堆、二極管、音樂電路、蜂鳴器、電容、數只多圈精密電位器及碳膜電位器等實驗元器件;
(6)實驗桌:實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火耐磨高密度板,用于安裝實驗控制屏和實驗工作,設有兩個抽屜。桌子右側設置了放置示波器用的可拆卸擱板一塊。
三、基本實驗項目:
1.單相整流、濾波電路訓練;
2.單管放大電路訓練;
3.場效應管的簡易測試與放大電路訓練;
4.RC耦合兩級放大電路訓練;
5.差動放大電路的研究與訓練;
6.OTL功率放大電路的測試與訓練;
7.負反饋對放大器的影響的研究與訓練;
8.集成運放的應用訓練:模擬運算電路、有源濾波電路、電壓比較器、波形發生器;
9.正弦波振蕩電路訓練:RC正弦波振蕩器;
10.串聯型穩壓電路訓練;
11.晶閘管調壓電路訓練。
數字電路實訓:
1. TTL集成邏輯門電路訓練;
2. 組合邏輯電路訓練;
3. 譯碼顯示電路訓練;
4. 數據選擇器電路訓練;
5. 加法器應用訓練;
6. 觸發器的功能及應用訓練;
7. 計數器應用訓練;
8. 移位寄存器應用訓練;
9. 555定時器電路應用訓練;
10.D/A、A/D轉換器應用訓練。
電子技術的實際應用訓練:
1.溫度監測及控制電路;
2.聲光雙控節電燈;
3.直流穩壓電源;
4.電子秒表;
5.簡易電容測量儀;
6.編碼電子鎖電路;
7.門鎖防盜報警電路;
8.晶體管圖示儀;
9.200MHZ數字式示波器。
