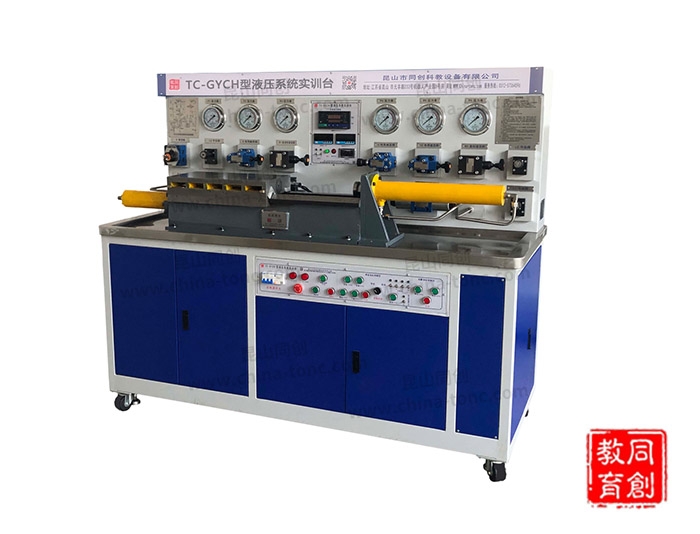

TC-GYCH型車床滑臺液壓實訓臺

一、概述：

   TC-GYCH型機床滑臺液壓系統實訓臺是根據客戶的特殊需求，增加特殊實驗的控制系統，加上高精度壓力表及智能電子測量儀表，可以實現對液壓控制中的轉動及性能實驗的教學。配合液壓傳動課程實驗教學部分，并掌握液壓泵的主要性能，學會測量液壓泵的壓力、流量、效率、功率的方法，還要了解液壓閥在系統中的作用及其調整方法，以鞏固課堂講述的內容，熟悉對液壓閥進行實驗的方法，培養學生動手能力，培養學生分析問題，進而提高了學生對液壓元件的認識。

二、設備特點：

1、實驗臺采用全鋼框架結構，堅固可靠。泵組封閉隱藏式設計，實驗平臺設計有盛油盤；裝有帶自鎖結構的萬向輪，方便設備的移動和定位；

2、該系統全部采用標準的國產知名工業液壓元件（北京華德液壓），使用安全可靠，貼近實際（提供相關合格證書）；

3、可靠的連接方式，全部采用卡套式管接頭，特殊的密封接口，保證裝配系統合格后五年內不泄露，清潔干凈；

5、智能化的電子儀表?？梢詫σ簤夯芈返冗M(jìn)行壓力、流量、功率、溫度等現場儀表測試和分析；

6、電氣回路采用安全導線，24V DC安全電壓；并帶有電流型漏電保護裝置。所有電氣控制均有接地保護、過載保護、短路保護、漏電保護等功能，高低壓分開供電，液壓泵站采用低壓系統，安全供壓的基礎上完全滿足實驗供壓，整套設備具有較高的安全使用性能；

7、管路要求如下：通經50 mm及以下的硬管全部采用304不銹鋼管。通經50mm以上的硬管可采用碳鋼管，其外表面噴漆（各功能管路區分顏色），內部經酸洗、中和、鈍化和涂油處理；

8、電機-泵一體，運行穩定，噪聲低；

9、20個可視化液壓仿真控制回路，直接反映液壓回路的工作狀態以及各個液壓元件內部結構原理；

10、裝置配有測量液壓系統總功率的功率表，測量工進速度用的電子秒表（計時器）；

11、液壓滑臺采用專業機床廠家生產標準化產品；

12、實驗設備外加鋁制液壓系統原理圖。

三、實驗項目：

1、液壓系統進油路節流閥調速實驗；

2、液壓系統進油路調速閥調速實驗；

3、液壓泵性能實驗；

4、油缸往復運動實驗；

5、油缸快進-工進實驗；

6、定量液壓泵的性能實驗；

7、液壓系統動力滑臺液壓系統效率實驗。

四、實驗裝置組成：

實驗裝置由實驗工作平臺、元器件抽屜、液壓泵站、常用液壓元件、電氣測控單元等幾部分組成。

1、實驗工作臺由實驗安裝面板、實驗操作臺等構成。底部有四個萬向腳輪，便于擺放。結構簡單、美觀大方。

2、常用液壓元件以國產北京華德液壓閥元件為主（低壓為1MPa），配置詳見配置清單。

3、電氣控制單元：使用電源：國家標準供電電源——AC380V（±5%）、50HZ，帶短路保護、漏電保護、過載保護等功能；在規定壓力范圍內安全、穩定工作，并帶有壓力過載保護裝置，防止學生誤操作，造成人身傷害，帶有漏電保護裝置，電氣控制帶有過流保護，防止誤操作損壞設備。控制電壓：安全控制電壓—DC24V；使用環境要求：能在環境溫度-10℃~+50℃下使用；

五、設備主要技術參數：

1、液壓泵站 系統額定工作壓力：１～6.5 MPa；

2、油源額定流量：25 mL/r；

3、油液過濾精度：優于10 μm；

4、電機-泵裝置（1臺）電機總功率3.7 kW；

  定量葉片泵-電機1臺：PV2R1-25；

  定量葉片泵：公稱排量25 mL/r，容積效率90%；

  電機：三相交流電壓，功率5.0 kW，轉速1450 r/min；

5、油箱：公稱容積100L；附有液位、油溫指示計，濾油器等；

6、電氣參數：380V工業用電，具備漏電保護裝置；

7、工作臺參考尺寸（約）：長×寬×高=1500 mm×680 mm×1200 mm。
