一、概述:

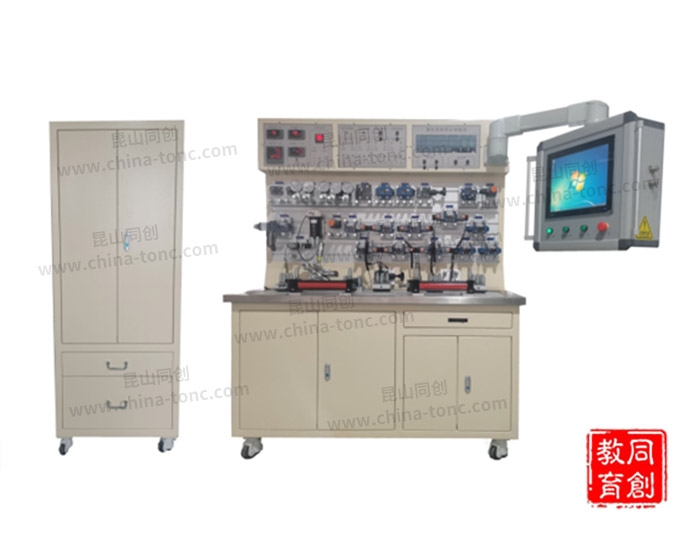

TC-GYX型液壓系統綜合訓練臺由多功能臺架、模塊化液壓元件、電氣控制單元、快速插拔油管、液壓仿真單元等部分組成,可滿足液壓控制系統控制閥件操作、儀表設備判讀、液壓管路連接、液壓組件拆裝、電氣閥件控制、液壓仿真軟件使用等基本操作技能訓練,可以開展典型液壓回路的工作原理示教、管路搭建連接等基本知識與操作技能的學習與訓練。
二、結構及指標參數:
液壓系統綜合訓練臺由多功能臺架、模塊化液壓元件、電氣控制單元、快速插拔油管、液壓仿真單元、元件存放柜等幾部分組成。訓練臺主體框架為鈑金結構,操作面板為鋁型材,結合配套閥件的快速連接底座,可以快速的將閥件固定在該面板上。訓練臺包含集成的電氣控制單元、液壓仿真單元、液壓泵站及工具箱等部分。
(1)訓練臺臺面設置集油槽,油液可通過放油口經過濾后流回油箱;
(2)訓練臺各油口、管路接頭有清晰、醒目、牢固的標識;
(3)訓練臺腳輪采用帶扳手福馬輪,支撐腳高度可調;
(4)訓練臺整體風格一致,臺面高度、寬度,福馬輪型號等應當一致;
(5)訓練臺抽屜導軌、柜門鉸鏈等采用優質五金件,動作靈活無阻滯;
(6)預留叉車搬運接口;
(7)訓練臺面板按鈕、指示燈、端子等指示標識采用PVC印刷,文字清晰,顏色均勻;
(8)訓練臺所有元件、備附件收納于訓練臺、元件存放柜內部,按類分區放置,標識各元件名稱;
(9)液壓油管,液壓油管采用優質高壓膠管和快速插拔接口,實現液壓回路的快速搭建。液壓油管具體要求為:
1)高壓膠管安全可靠,液壓油無滲漏;
2)快速插拔接口接頭按油管編號標記“1”“2”“3”等,避免管路錯接;
3)接頭插拔、工作和靜置過程中無液壓油滲漏現象;
4)所有液壓管路均進行打壓試驗,高壓管路試驗壓力為16MPa,低壓管路試驗壓力為0.5MPa,試驗保壓5分鐘無滲漏等異?,F(xiàn)象。
三、實驗項目:
可滿足液壓控制系統控制閥件操作、儀表設備判讀、液壓管路連接、液壓組件拆裝、電氣閥件控制、液壓仿真軟件使用等基本操作技能訓練,可以開展典型液壓回路的工作原理示教、管路搭建連接等基本知識與操作技能的學習與訓練。
(1)利用液壓壓力表或壓力傳感器進行系統工作壓力判讀;
(2)利用液壓流量計或流量傳感器進行系統流量判讀;
(3)操作手動溢流閥進行系統工作壓力的手動設定、調節;
(4)控制比例溢流閥進行系統工作壓力的自動設定、調節;
(5)操作手動調速閥進行系統流量的手動設定、調節;
(6)控制比例調速閥進行系統流量的自動設定、調節;
(7)操作截止閥進行單個液壓油路通斷控制以及流量的手動調節;
(8)操作手動節流閥進行單個液壓油路流量的手動設定、調節,實現執行機構運動速度的手動控制;
(9)控制比例節流閥進行單個液壓油路流量的手動設定、調節,實現執行機構運動速度的自動控制;
(10)電磁換向閥的手動換向操作與自動換向控制;
(11)各類液壓閥件、執行機構與液壓油管接頭的快速連接操作;
(12)典型的基本液壓回路搭建與執行機構運行控制。
典型的基本液壓回路搭建與執行機構運行控制,需要包含以下液壓回路及相應控制:
(1)節流調速回路;
(2)液壓泵的調壓回路;
(3)溢流閥調壓回路;
(4)多個溢流閥的二級調壓控制回路;
(5)換向閥的卸荷回路;
(6)先導式溢溢閥的卸荷回路;
(7)單向節流閥的平衡回路;
(8)流量閥短接的速度換接回路;
(9)變量泵—調速閥調速回路;
(10)差動回路;
(11)液壓缸串聯同步回路;
(12)節流調速閥的同步回路;
(13)行程閥的順序動作回路;
(14)電磁換向閥的換向回路;
(15)液控單向閥的鎖緊回路。
液壓仿真軟件具備專業的繪圖功能,可繪制符合工業標準的回路圖:
(1)可設置操作壓力、作動缸規格和流量控制閥的各類參數;
(2)可模擬計算液壓回路的壓力和流量,計算閥體中壓降時的特性數據;
(3)可以模擬系統工作時的多種動態效果,模擬開環和閉環控制;
(4)可創建回路圖,具備完善的元件庫,元器件能夠通過樹形圖顯示。
四、性能指標:
(1)設備控制方式:手動/PLC控制;
(2)介質:10#航空液壓油;
(3)介質溫度:常溫;
(4)設備供電:380V/50Hz,總功率不大于3kW;
(5)液壓泵站額定工作壓力:7MPa;
(6)液壓泵類型:變量葉片泵,單向;
(7)液壓泵排量:8.33mL/r;
(8)驅動電機:三相交流供電,額定轉速1450r/min;
(9)油箱:容積80L;附有液位、油溫指示計,吸油、回油濾油器,安全閥等;油箱為封閉式油箱,可保證在工作及運輸過程中無油液滲漏;
(10)噪聲:液壓泵站內置于訓練臺內,離液壓臺1.5m遠處噪聲≤68dB;
(11)電氣控制單元:
1)采用可編程序控制器(PLC);
2)控制端口:I/O口不少于24點,采用繼電器輸出形式;
3)電源電壓:AC 220V/50Hz;
4)控制電壓:DC24V;
5)控制模式:設有手動,自動,順序等控制模式;
6)儀表顯示:配有壓力表、流量計、轉速表等測量工具。
(12)工作臺尺寸:長1620mm±5mm,寬660mm±5mm,高1850mm±5mm;
(13)元件柜尺寸:長900mm±5mm,寬600mm±5mm,高1650mm±5mm。
