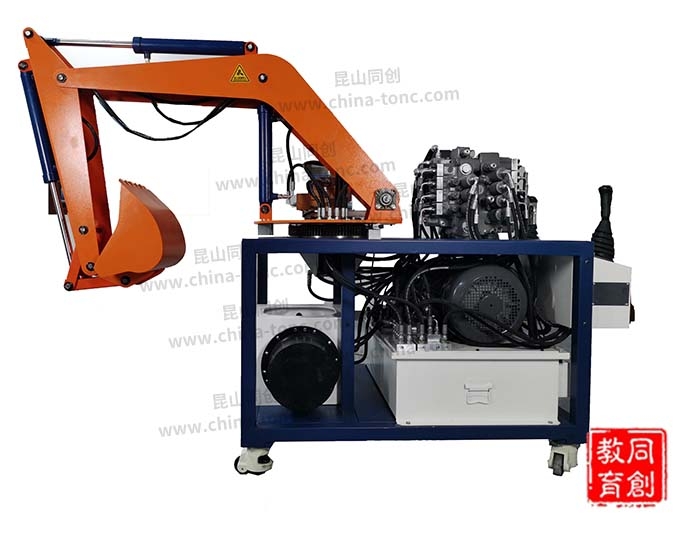

TC-YWJ-B液壓挖掘機實驗臺

液壓挖掘機由下列基本部分組成:上作裝置、回轉裝置、動力裝置、傳動機構、行走裝置及輔助設備。
  • 詳情介紹

實驗臺采用獨立臺柜結構,主要由以下部分構成:工作裝置、回轉裝置、動力裝置、傳動機構、行走裝置及輔助設備。

一、主要元器件配置包含

1、挖斗及挖斗油缸一個;

2、動臂及動臂油缸一個;

3、斗桿及斗桿油缸一個;

4、搖桿、連桿機構一組;

5、回轉支撐、回轉低速馬達各一套;

6、高壓旋轉接頭一套;

7、行走馬達兩個;

8、支撐福馬腳輪四個,安裝在柜子底部;

9、主控閥一個;

10、液壓泵組一套;

11、先導手柄2個,先導腳踏閥1組;

12、旋轉限位裝置1套。

二、主要實訓項目

1、液壓傳動各部件結構及工作原理觀摩、拆裝實驗、機械部件結構分析、液壓控制系統原理的學習與分析。

2、機械功能演示控制實驗

1)挖掘作業,鏟斗、斗桿、動臂的復合工作實驗;

2)回轉作業,動臂提升同時平臺回轉;

3)卸料作業,斗桿和鏟斗工作同時大臂可調整位置高度;

4)返回作業,平臺回轉、動臂和斗桿配合回到挖掘開始位置。

三、實驗設備主要特點及技術參數

1、機械部分模擬工程實際,液壓元件采用5噸級挖掘機原配元件;

2、回轉、行走機構的模擬設計、外置增加腳踏閥和先導手柄;

3、主控閥采用詹陽UX系列實際原車主控閥;

4、電源:AC380V/50HZ,控制電壓:DC24V;

5、油箱有效容積:120L;

6、柱塞泵排量:71ml/r;

7、系統額定壓力:7Mpa,最高25Mpa;

8、電機功率:11KW;

9、油管通徑:主油路3/8、控制油路中1/4;

10、臺面最大外形尺寸(L × W ×H) :2200mm×1100mm× 1700mm。
