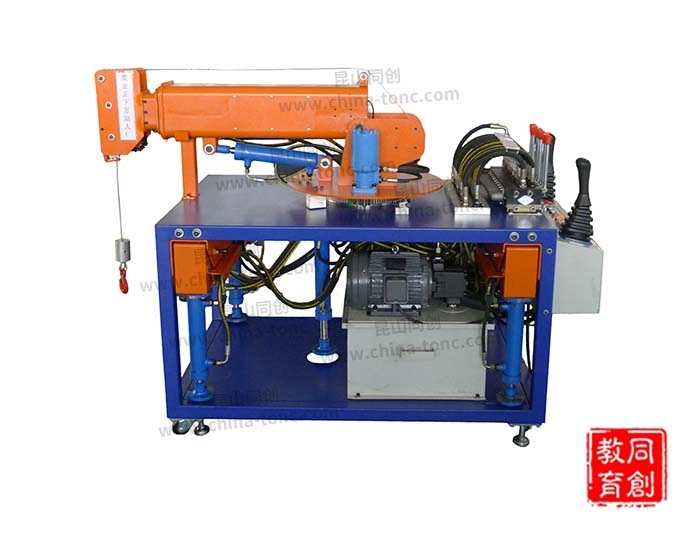

TC-QZJ-B型液壓汽車起重機教學平臺

概述：?汽車起重機是把專用的起重機機械安裝在通用的或?qū)Ｓ玫钠嚨妆P上。汽車起重機由于是利用汽車底盤，...
  • 詳情介紹

汽車起重機是把專用的起重機機械安裝在通用的或?qū)Ｓ玫钠嚨妆P上。汽車起重機由于是利用汽車底盤，所以具有汽車的行駛通過性能，機動靈活，行駛速度快，可快速轉移，轉移到起重作業場所后能迅速投入使用等優點.

一、機械部分工作裝置配包含:

1.伸縮油缸:1個，缸徑: 50mm,桿徑: 28mm, 行程: 500mm；

2.變幅油缸:1個,缸徑: 50mm, 桿徑: 28mm,行程: 200mm；

3.水平支腿油缸: 4個，缸徑: 50mm,桿徑: 28mm,行程: 200mm；

5.輔助支腿油缸: 1個，缸徑: 50mm,桿徑: 28mm,行程: 300mm；

6.水平油缸、直油缸和輔助油缸的伸出速度: 110mm/s,收縮速度 1 60mm/s；

7.伸縮油缸的伸出速度: 85mm/s, 收縮速度1 20mm/s；

8.變幅油缸的伸出速度: 50mm/s, 收縮速度72mm/s；

9.回轉馬達: 1個,排量: 490cm3/r,最高轉速: 75RPM,扭矩: 975Nm,壓力: 14MPa；

10.卷揚馬達: 1個,排量: 231cm3/r,最高轉速: 243RPM，扭矩: 302Nm,壓力: 10MPa；

11.支撐腳輪四個,安裝在柜子底部。

二、主要實驗項目:

1.液壓傳動各部件結構及工作原理觀摩、拆裝實驗；

2.機械部件結構分析；

3.液壓控制系統原理的學習與分析；

4.汽車液壓機械演示控制實驗；

5.起重作業，卷揚和伸縮復合進行工作實驗；

6.回轉作業，動臂提升同時平臺回轉；

7.返回，平臺回轉、動臂和卷揚配合回到挖掘開始位置。

三、實驗設備主要技術參數:

1.液壓油箱有效容積:80L；

2.系統流量: 13L/min,系統壓力: 7MPa；

3.回轉馬達的轉速: 15r/min；

4.卷揚馬達的轉速: 60r/min；

5.模擬工程實際，采用三節臂、繩排機構；

6.把集成的液壓系統展開布置；

7.油泵電機組:排量1 1ml/,額定壓力: : 21MPa,電機: 2.2KW, 轉速: 1430r/min；

8.起重機支架的尺寸:長x寬x高(含腳輪) 1300mmx900mmx 780mm；

9.含執行機構總體尺寸:長x寬x高(含腳輪,伸縮臂處于原始位置) 1500mmX900mmX1350mm；

10.伸縮臂全部伸出，變幅達到最大:離地面高度2500mm；

11.伸縮臂各節的長度:第一節x第 二節x第三節x基本臂: 300mmX250mmX250mmX760mm；

12.試驗臺重量∶約680KG。
