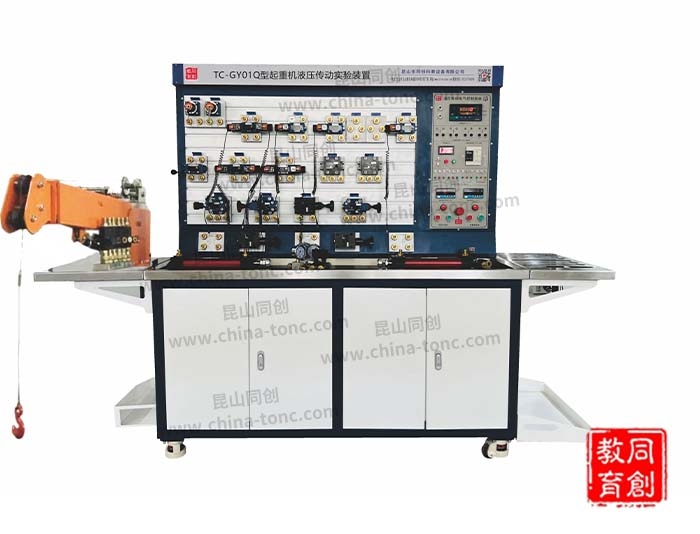

TC-GY01Q型起重機液壓傳動實驗裝置

TC-GY01Q型起重機液壓傳動實驗裝置是根據最新的液壓傳動課程教學大綱要求設計的實驗臺。實驗臺配備的起重機...
  • 詳情介紹

一、概述:

TC-GY01Q型起重機液壓傳動實驗裝置是根據最新的液壓傳動課程教學大綱要求設計的實驗臺。實驗臺配備的起重機模塊，是以輪胎基礎車為載體配以起重設備工作裝置和操縱機構組成的起重機械，實驗臺采用先進的力士樂技術液壓元件，加上獨特的電氣模塊化控制單元，構成了插接方便、安全性能高、技術先進的快速組合式液壓傳動教學實驗臺。該實驗臺涵蓋了液壓傳動技術、傳統繼電器控制技術、PLC控制技術、傳感器應用技術等多項技術，是一個功能比較齊全的液壓傳動實驗臺。設備采用開放式、靈活性的設計思路，可達到培養提高學生動手能力、設計能力、綜合運用能力以及創新能力。

二、設備特點：

1、實驗工作臺鋼制，操作平臺表面采用亮面拉絲不銹鋼材質包覆，實驗安裝面板（鋁合金型材）、實驗操作臺等構成。安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路；

2、模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便；

3、液壓起重機是按實物的結構縮小比例制作而成，能夠真實地體現其機械實際工況，使學生能夠在實驗中深刻了解其機構的各部件的工作原理；

4、實驗時啟動液壓系統可根據實驗要求操作機械模擬起重作業：主臂抬起、升降運動、主臂伸縮運動、主臂左右旋轉運動、吊鉤上下運動等；

5、實驗控制可采用手動控制和自動控制兩種方式。

三、實驗項目：

1、常用液壓元件的性能測試；

2、液壓基本回路實驗：壓力控制回路；速度調節控制回路；同步回路 ；方向控制回路；鎖緊回路；順序回路；平衡回路；緩沖回路；

3、可編程控制器PLC實驗；

4、PLC、液壓綜合實驗項目；

5、液壓起重機實驗項目；

 1）液壓傳動各元部件結構及工作原理觀摩、拆裝實驗；

 2）液壓控制系統原理的學習與分析；

 3）起重機機液壓閉鎖回路與調速回路連接；

 4）起重機與液壓實驗臺聯動實驗；

 5）液壓臂伸縮控制調速與升降自鎖回路實驗。

四、設備參數：

1、電源: AC380V/50HZ,電壓: DC24V；

2、定量葉片泵：排量8.0ml/r，額定壓力：7Mpa；

3、定量泵驅動電動機額定功率：2.2KW；

4、變量葉片泵：排量8.33ml/r，額定壓力；7mpa；

5、變量泵驅動電動機額定功率：1.5KW，轉速：1400r/min；

6、油箱：公稱容積80L，附有液位、油溫計，回油濾油器、空氣濾清器等；

7、液壓油：32#或#46抗磨液壓油或液力油；

8、設備尺寸(約)：2460×680×1800mm；

9、設備重量(約)：500Kg。
