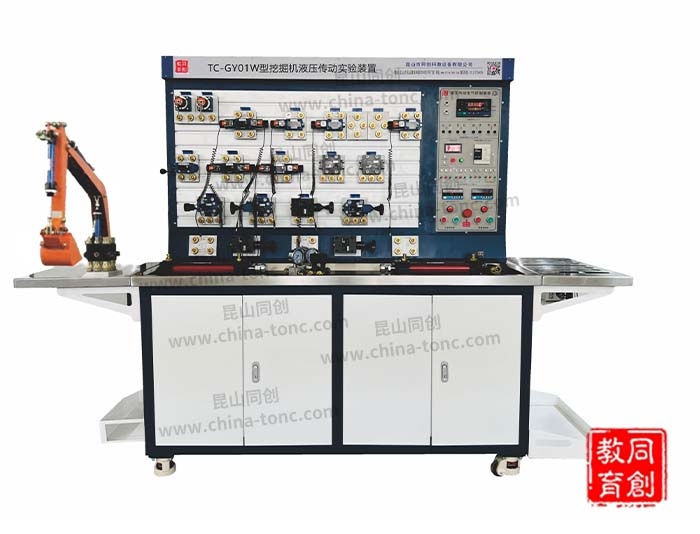

TC-GY01W型挖掘機液壓傳動實驗裝置

一、設備概述：

TC-GY01W型挖掘機液壓傳動實驗裝置是根據最新的液壓傳動課程教學大綱要求設計的實驗臺。它采用先進的力士樂技術液壓元件，加上獨特的電氣模塊化控制單元，構成了插接方便、安全性能高、技術先進的快速組合式液壓傳動教學實驗臺。該實驗臺涵蓋了液壓傳動技術、傳統繼電器控制技術、PLC控制技術、傳感器應用技術等多項技術，是一個功能比較齊全的液壓傳動實驗臺。設備采用開放式、靈活性的設計思路，可達到培養提高學生動手能力、設計能力、綜合運用能力以及創新能力。

二、設備特點：

1、實驗工作臺鋼制，操作平臺表面采用亮面拉絲不銹鋼材質包覆，實驗安裝面板（鋁合金型材）、實驗操作臺等構成。安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路；

2、模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便；

3、具有很強的擴展性能：因采用模塊化設計，元器件模塊功能獨立，擴展性強；

4、該系統全部采用標準的工業液壓元件（閥體、油缸、油管），使用安全可靠，貼近實際，能觀察到各元件及油路的實際工作狀況；

5、快速而可靠的連接方式，特殊的密封接口，保證實驗組裝方便、快捷，拆接不漏油，清潔干凈；

6、精確的測量?jī)x器，方便的測量方式，可進行壓力、流量、時間、溫度的測量，操作簡單，讀數準確。

三、 實驗項目：

1、常用液壓元件的性能測試；

2、液壓基本回路實驗：壓力控制回路；速度調節控制回路；同步回路；方向控制回路；鎖緊回路；順序回路；平衡回路；緩沖回路；

3、可編程控制器PLC實驗；

4、PLC、液壓綜合實驗項目；

5、液壓挖掘機實驗項目：

 1）液壓傳動各部件結構及工作原理觀摩、拆裝實驗；

 2）機械部件結構分析；

 3）液壓控制系統原理的學習與分析；

 4）液壓挖掘機械演示控制實驗；

 5）挖掘作業，鏟斗和斗桿復合進行工作實驗；

 6）卸料作業，斗桿和鏟斗工作同時大臂可調整位置高度；

 7）返回，動臂和斗桿配合回到挖掘開始位置；

 8）配套軟件、所提供的仿真軟件裝配爆炸圖符合裝配工藝要求，學生可以在數字空間中進行虛擬裝配，并能進行虛擬數字化測量，通過wifi與主控電腦聯系運行、監控、管理。

四、 設備參數：

1、電源: AC380V/50HZ,電壓: DC24V；

2、定量葉片泵：排量8.0ml/r，額定壓力：7Mpa；

3、定量泵驅動電動機額定功率：2.2KW；

4、變量葉片泵：排量8.33ml/r，額定壓力；7mpa；

5、變量泵驅動電動機額定功率：1.5KW，轉速：1400r/min；

6、油箱：公稱容積80L，附有液位、油溫計，回油濾油器、空氣濾清器等；

7、液壓油：32#或#46抗磨液壓油或液力油；

8、設備尺寸(約)：2460×680×1800mm；

9、設備重量(約)：500Kg。
